Coaxial IQ Mixers
Coaxial IQ mixers (TalentMW). Wideband RF/LO coverage with IF options from DC up to DC–23 GHz and specified image rejection per model.

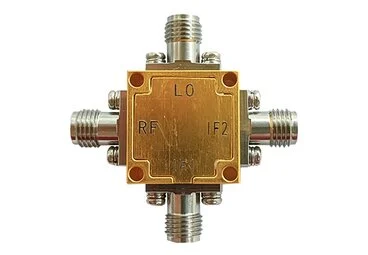

IQ Mixer
RF/LO: 0.4–65 GHz
IF: DC–0.5 to DC–23
Image Rejection: 20–35 dBc
Connectors: SMA / 2.92mm / 1.85mm
Selection notes
Select by RF/LO band, IF bandwidth and connector family. Confirm conversion loss, LO drive, quadrature balance and flatness on the datasheet for the exact PN.
- Typical IF ranges here: DC–0.5, 0.01–1, DC–2, DC–3, DC–6, DC–12, DC–23
- Image rejection shown per model (verify measurement conditions)
Models list (Coaxial IQ Mixers)
| Model | RF (GHz) | LO (GHz) | IF (GHz) | Image Rejection (dBc) | RF Connectors | Datasheet |
|---|---|---|---|---|---|---|
| TLIQ-0.4G0.8G-0.5-S | 0.4–0.8 | 0.4–0.8 | DC–0.5 | 25 | SMA Female | Datasheet |
| TLIQ-0104-01-S | 1–4 | 1–4 | 0.01–1 | 30 | SMA Female | Datasheet |
| TLIQ-0218-03-S | 2–18 | 2–18 | DC–3 | 30 | SMA Female | Datasheet |
| TLIQ-4G8G-02-S | 4–8 | 4–8 | DC–2 | 30 | SMA Female | Datasheet |
| TLIQ-5G20G-06-S | 5–20 | 5–20 | DC–6 | 35 | SMA Female | Datasheet |
| TLIQ-0626-06-K | 6–26 | 6–26 | DC–6 | 32 | 2.92mm Female | Datasheet |
| TLIQ-1040-12-K | 10–40 | 10–40 | DC–12 | 20 | 2.92mm Female | Datasheet |
| TLIQ-1865-23-V | 18–65 | 18–65 | DC–23 | 30 | 1.85mm Female | Datasheet |
Source list: TalentMW “Coaxial IQ Mixers” product table (cid3=178). Validate full specs on the datasheet for the exact PN.
